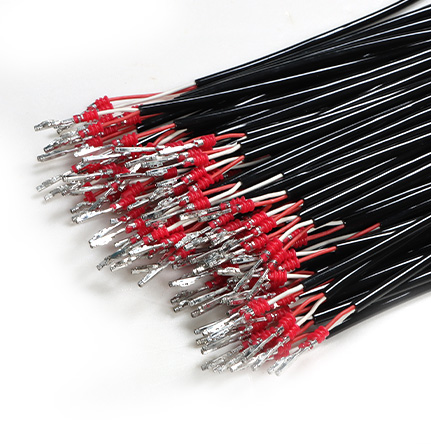

本機采用伺服轉動、導軌絲桿定位，同時實現兩芯線同時穿防水塞、剝皮壓接三個工序，有效的提高生產率；是專門針對需要穿防水塞而研發的一款裁線剝皮打端機；結構精巧、操作簡單、定位準、精度高，使用壽命長等特點，是本公司精心設計研發。該設備功能強大，可實現線材自動剝皮，打端一體化作業。減少操作人員勞動強度的同時也避免一些因線材造成的不良現象。減少資源浪費的同時，也大大提高工作效率。
功能特點：
1.伺服控制系統，觸摸屏操作方式；
2.操作簡單，速度快，精度高、效率高；
3.端子機采用高效率伺服電機驅動，高速沖壓，壓力穩定;
4.剝皮滑臺采用絲桿傳動，保證剝皮長度準確；
5.切皮機構采用馬達加絲桿方式傳動，保證剝皮長度準確;
6.防水塞送料結構，簡單更易換,滿足客戶產品多、種類多的要求；
7.本機操作簡單，質量穩定，工位集中。
| 型 號 | HS-BF302 |

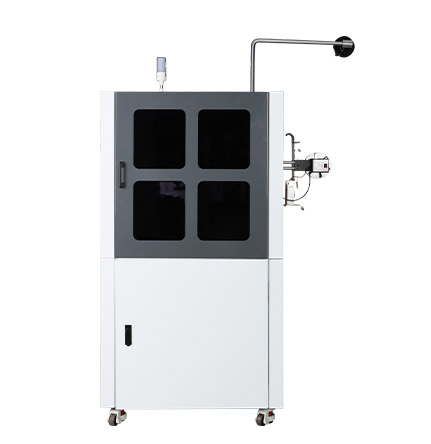

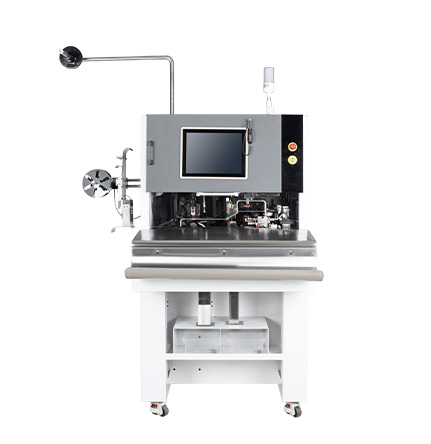

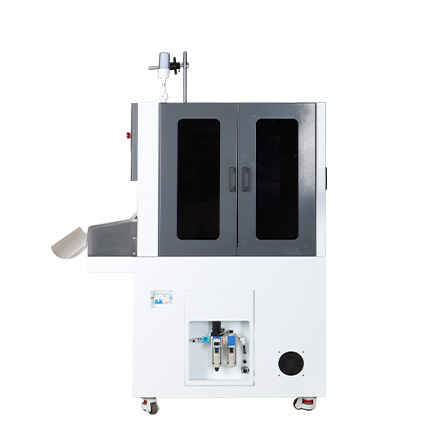

| 名 稱 | 自動穿防水塞剝皮端子機(雙線) |
| 功 能 | 自動剝皮打端穿防水塞 |
| 外形尺寸 | 1160*930*1750mm |
| 電 源 | 單相 200V~240V 50/60Hz |
| 功 率 | 1800W |
| 工作氣壓 | 0.4~0.6mpa（請使用干燥清凈的空氣） |
| 重 量 | 250KG |
| 壓接行程 | 40mm |
| 壓著能力 | 2T（可定制 4T） |
| 位置誤差 | 0.05-0.1mm |
| 切線誤差 | 0.05-0.1mm |
| 護套剝皮范圍 | 最短剝護套32mm |
| 剝線長度 | 1-10mm |
| 適用線材 | AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV 特氟龍、纖維線等 |
| 適用線徑 | 線經最小1mm 線經最大 4mm |
| 壓著端子 | 開放式連續端子-橫式 |
| 產 能 | 1800-2000PCS/H（視操作熟練度而定） |
