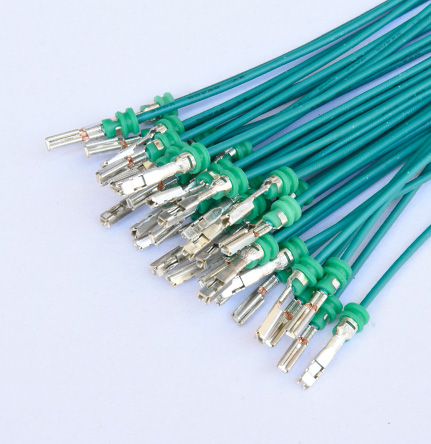

本機采用彩色觸摸屏及運動控制器,按照要求進行人工上料、自動穿防水栓、自動剝皮、自動鉚壓、人工取料的生產過程,實現產品的連續、高效、高質量的半自動化生產;剝皮長度可根據客戶需求靈活調整,穿防水栓深度、剝皮長度、剝口與防水塞之間的留膠長度可通過馬達參數進行調整;打端包膠深度根據頂線位置也可方便調整,調整開口只需觸摸屏設置即可;防水塞送料結構,采用振動器排料,壓縮空氣上料,非傳統的插針上料方式,不存在防水塞破損風險,且無耗損件;減少資源浪費的同時,也大大提高工作效率。
功能特點:
1.伺服控制系統,工控電腦觸摸操作方式;
2.打端包膠深度根據頂線位置也可方便調整;
3.穿防水塞深度,依據剝口與防水塞之間的留膠長度進行方便調整
4.端子機采用高效率伺服電機驅動,高速沖壓,壓力穩定;
5.剝皮滑臺采用伺服馬達驅動,絲杠傳動,保證剝皮長度準確;
6.切刀采用伺服馬達驅動,絲杠傳動方式,非傳統的氣缸剝皮,調整開口,只需觸摸屏設置即可;
7.防水塞送料結構,采用振動器排料,壓縮空氣上料,針管取料;
| 型 號 | HS-BF301 |

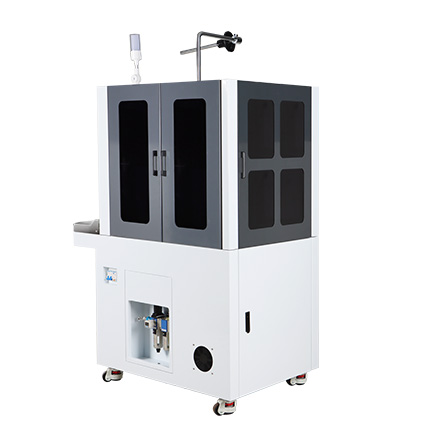

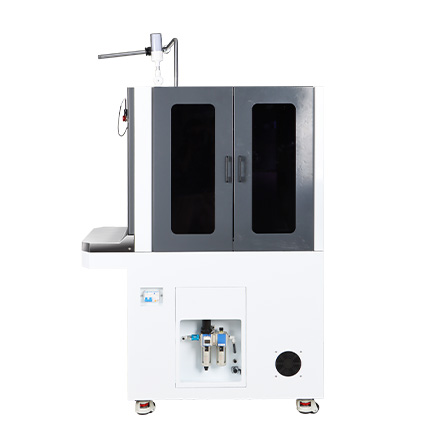

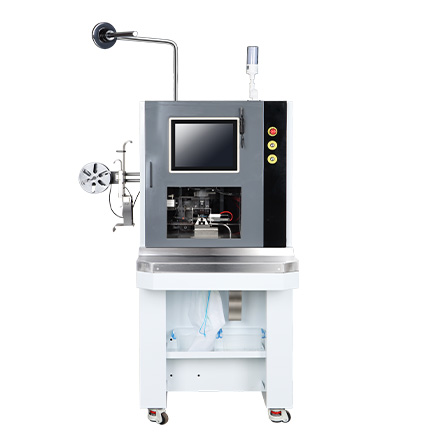

| 名 稱 | 自動穿防水塞剝皮端子機(單線) |
| 功 能 | 自動剝皮打端穿防水栓 |
| 外形尺寸 | 950*850*1650 mm |
| 重 量 | 200KG |
| 功 率 | 1500W |
| 電 源 | 單相 200V~240V 50/60Hz |
| 工作氣壓 | 0.4~0.6mpa(請使用干燥清凈的空氣) |
| 壓著能力 | 2T(可定制 4T) |
| 行 程 | 40mm |
| 剝線長度 | 0.1mm-10mm |
| 切線誤差 | 0.05mm-0.1mm |
| 位置誤差 | 0.05mm-0.1mm |
| 護套剝皮范圍 | 最短剝護套 22mm |
| 適用線材 | AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV 特氟龍、纖維線等 |
| 適用線徑 | 線經最小 1.0mm-線經最大 4.0mm |
| 壓著端子 | 開放式連續端子-橫式 |
| 產 能 | 1200-1500PCS/H(視操作熟練度而定) |
